Giày dẫn hướng con lăn hoặc Giày dẫn hướng trượt, áp dụng loại nào
Câu trả lời ngắn gọn là một Giày hướng dẫn con lăn thang máy phù hợp hơn cho thang máy chở khách tốc độ cao trong các tòa nhà từ trung bình đến cao tầng, trong khi Giày dẫn hướng trượt thang máy là sự lựa chọn tiêu chuẩn cho thang máy chở hàng và thang máy chở khách tốc độ thấp hơn. Cả hai đều thuộc danh mục rộng hơn về các loại guốc dẫn hướng thang máy và sự lựa chọn chính xác hầu như phụ thuộc hoàn toàn vào tốc độ ô tô, kiểu tải trọng và mức độ êm ái mà một tòa nhà thực sự cần.
Một guốc dẫn hướng nằm giữa ray dẫn hướng thang máy và toa xe hoặc đối trọng, giữ cho cả hai chuyển động lên xuống dọc theo ray mà không bị lệch, nghiêng hoặc lắc lư trong khi di chuyển. Thành phần duy nhất này có ảnh hưởng trực tiếp đến sự thoải mái khi đi xe, độ mòn của đường ray và mức độ chú ý bảo trì mà hệ thống thang máy cần trong suốt thời gian sử dụng của nó.
Giày dẫn hướng thực sự hoạt động như thế nào bên trong trục
Mỗi guốc dẫn hướng, bất kể loại nào, đều được chế tạo từ ba bộ phận cốt lõi: lớp lót guốc tiếp xúc với ray, thân ray dẫn hướng mà nó chạy dọc theo và đế guốc dẫn hướng giúp cố định cụm lắp ráp vào khung ô tô hoặc khung đối trọng. Trên các thiết kế trượt, phần trên còn có thể chứa cốc dầu cung cấp chất bôi trơn giữa lót giày và bề mặt ray, giúp giảm ma sát và kéo dài tuổi thọ của lót.
Sơ lược về các thành phần cốt lõi
- Lót giày, bề mặt mòn tiếp xúc trực tiếp với ray dẫn hướng
- Thân ray dẫn hướng, ray thép thẳng đứng chạy qua trục
- Ghế dẫn hướng, khung nối giầy với xe hoặc đối trọng
- Cốc dầu, có trên các loại trượt để bôi trơn lớp lót và phần tiếp xúc với đường ray
Sau khi các bộ phận này được lắp ráp và căn chỉnh, guốc dẫn hướng sẽ giữ cho khung ô tô bị ràng buộc theo một đường thẳng đứng duy nhất, đó chính xác là lý do tại sao độ chính xác căn chỉnh trong quá trình lắp đặt cũng quan trọng như chất lượng vật liệu của guốc.
Cấu trúc giày dẫn hướng con lăn và nơi nó hoạt động tốt nhất

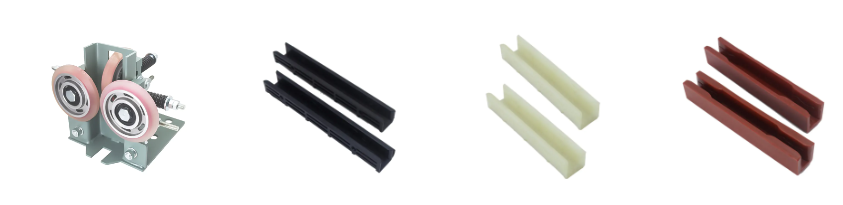

Giày dẫn hướng con lăn thay thế lớp lót trượt cố định bằng một bộ bánh xe quay lăn dọc theo bề mặt ray dẫn hướng thay vì kéo ngang qua nó. Do điểm tiếp xúc lăn chứ không trượt nên ma sát giảm mạnh, cho phép xe di chuyển ở tốc độ cao hơn với độ rung truyền vào cabin ít hơn đáng kể.
Sự tiếp xúc lăn này là lý do chính khiến nhà sản xuất giày hướng dẫn con lăn thường nhắm mục tiêu thang máy chở khách trong các tòa nhà cao hơn, nơi tốc độ và chất lượng chuyến đi đều tăng cùng nhau. Giày dẫn hướng con lăn cũng phổ biến trong các dự án hiện đại hóa, nơi thang máy cũ đang được nâng cấp lên thiết bị chở khách nhanh hơn mà không thay đổi đường ray dẫn hướng hiện có.
| tính năng | Hành vi điển hình |
|---|---|
| Loại liên hệ | Bánh xe lăn tiếp xúc dọc theo bề mặt đường ray |
| Mức độ ma sát | Thấp, giảm sự tích tụ nhiệt ở tốc độ cao hơn |
| Nhu cầu bôi trơn | Vòng bi bánh xe ở mức tối thiểu chỉ cần kiểm tra định kỳ |
| Cài đặt chung | Thang máy chở khách tầm trung và cao |
Hướng dẫn trượt Cấu trúc giày và nơi nó hoạt động tốt nhất
Đế dẫn hướng trượt giữ cho lớp lót cố định tiếp xúc liên tục với đường ray thay vì lăn trên nó. Thiết kế này có hai dạng: guốc dẫn hướng trượt cố định, giữ vị trí cố định dựa vào ray và guốc dẫn hướng trượt đàn hồi, sử dụng cơ cấu lò xo để hấp thụ những bất thường của đường ray nhỏ và giảm chấn động truyền vào toa xe.
Giày dẫn hướng trượt cố định chủ yếu được sử dụng trên thang máy chở hàng, trong đó khoảng hở ở cả hai bên của giày phải ổn định và khoảng cách giữa lớp lót và bề mặt trên của đường ray thường được giữ trong phạm vi 0,5 đến 2 mm . Khoảng hở nhất quán, chặt chẽ này quan trọng hơn đối với các ứng dụng vận chuyển hàng hóa vì tải không đồng đều tạo áp lực ngang lặp đi lặp lại lên cụm guốc dẫn hướng.
Các loại trượt cố định so với đàn hồi
- Guốc dẫn hướng trượt cố định, gắn cố định, thường được ghép nối với thang máy chở hàng
- Guốc dẫn hướng trượt đàn hồi, lớp lót có lò xo hỗ trợ, thường dùng trên thang máy chở khách tốc độ thấp
- Cả hai loại đều dựa vào cốc dầu ở đầu giày để giữ cho lớp lót được bôi trơn
- Cả hai loại đều phù hợp với các tòa nhà trung bình và cao tầng chạy ở tốc độ di chuyển thấp hơn
Người mua so sánh một nhà cung cấp giày trượt hướng dẫn so với tùy chọn dựa trên con lăn thường thấy rằng các loại trượt tốn ít chi phí hơn để bảo trì trong các hệ thống chậm hơn, vì lớp lót bị mòn có thể dự đoán được và khoảng thời gian thay thế dễ dàng được lập kế hoạch xung quanh việc bảo dưỡng định kỳ.
So sánh phạm vi tốc độ giữa các loại con lăn và trượt
Khả năng tốc độ là ranh giới phân chia rõ ràng nhất giữa hai loại guốc dẫn hướng thang máy. Biểu đồ bên dưới minh họa phạm vi tốc độ chung mà mỗi loại thường được kết hợp với các dự án thang máy chở khách và chở hàng.
Các phạm vi này là mô hình chung của ngành chứ không phải là giới hạn cố định, vì trần thực tế phụ thuộc vào thiết kế toàn bộ hệ thống thang máy chứ không phải riêng guốc dẫn hướng. Mặc dù vậy, mô hình này giải thích tại sao guốc dẫn hướng con lăn thống trị các toa xe chở khách tốc hành và cao tầng trong khi loại trượt vẫn phổ biến trên các tòa nhà chở hàng và thấp tầng.
Sự khác biệt về dung sai khoảng trống giữa các loại giày hướng dẫn
Khoảng hở giữa lớp lót giày và ray ảnh hưởng trực tiếp đến mức độ chuyển động từ bên này sang bên kia của ô tô. Khe hở chặt hơn, nhất quán hơn thường làm giảm độ rung nhưng yêu cầu lắp đặt và căn chỉnh đường ray chính xác hơn.
Giày dẫn hướng con lăn có xu hướng chạy với khe hở hiệu quả chặt hơn vì bánh xe duy trì tiếp xúc lăn liên tục với ray, trong khi guốc trượt được thiết kế với khoảng hở làm việc nhỏ để lớp lót không bị dính vào bề mặt ray trong khi di chuyển.
Mô hình áp dụng giày dẫn hướng con lăn trong các tòa nhà cao hơn
Khi chiều cao của tòa nhà và tốc độ di chuyển của thang máy tăng lên trong các dự án xây dựng mới và hiện đại hóa, nhu cầu đã chuyển dần sang các hệ thống dựa trên con lăn cho ô tô chở khách. Đường bên dưới phản ánh xu hướng định hướng chung này chứ không phải là một thống kê cố định.
Sự thay đổi này được thúc đẩy chủ yếu bởi hai yếu tố được báo cáo nhất quán trong các cuộc thảo luận về ngành thang máy: kỳ vọng ngày càng tăng về độ êm ái khi di chuyển trong các tòa nhà hành khách và tỷ lệ ngày càng tăng của các dự án hiện đại hóa giúp tăng tốc độ ô tô mà không cần thay thế toàn bộ hệ thống đường sắt.
So sánh hiệu suất giữa các yếu tố lựa chọn chính
Việc lựa chọn giữa thiết kế con lăn và thiết kế trượt thường dựa trên việc cân nhắc nhiều yếu tố hiệu suất với nhau thay vì chỉ chọn dựa trên tốc độ. Biểu đồ radar bên dưới đặt cả hai loại dựa trên năm yếu tố mà người mua thường đánh giá.
Giày dẫn hướng con lăn thường đạt điểm cao hơn về khả năng tốc độ, độ êm ái khi di chuyển và kiểm soát tiếng ồn, trong khi giày dẫn hướng trượt có xu hướng đạt điểm cao hơn về tính đơn giản trong bảo trì và xử lý tải trọng khi vận chuyển hàng hóa, đó là lý do tại sao thang máy chở hàng vẫn phụ thuộc nhiều vào thiết kế trượt cố định.
Yêu cầu cài đặt ảnh hưởng đến hiệu suất lâu dài
Việc lắp đặt đúng sẽ xác định xem loại guốc dẫn hướng nào có hoạt động như dự kiến trong suốt thời gian sử dụng của thang máy hay không. Các guốc dẫn hướng trên và dưới phải được lắp trên cùng một đường thẳng đứng sau khi lắp, không bị lệch hoặc xoắn giữa chúng và cả hai phải thẳng hàng với tâm của cụm ngàm an toàn.
Đối với giày dẫn hướng trượt cố định được sử dụng riêng trên thang máy chở hàng, khoảng hở ở cả hai bên của giày phải duy trì ổn định dọc theo toàn bộ chiều dài di chuyển và khoảng cách giữa lớp lót và bề mặt trên của đường ray thường được giữ trong phạm vi 0,5 đến 2 mm phạm vi được mô tả trước đó. Việc sử dụng sai khoảng hở này ở một trong hai hướng có xu hướng biểu hiện nhanh chóng như độ mòn không đều hoặc cảm giác lái khó khăn hơn.
Điểm kiểm tra cài đặt đáng được xác nhận
- Giày trên và dưới thẳng hàng trên một đường thẳng đứng
- Không nhìn thấy được độ lệch hoặc xoắn trên đế giày dẫn hướng
- Căn chỉnh tập trung vào hàm an toàn ở cả hai bên cabin và đối trọng
- Khoảng trống bên nhất quán được duy trì dọc theo toàn bộ đường ray
- Cốc dầu được đổ đầy và hoạt động chính xác trên giày loại trượt
Hướng dẫn chọn loại giày phù hợp với việc sử dụng tòa nhà và thang máy
Việc lựa chọn giữa guốc dẫn hướng con lăn thang máy và guốc dẫn hướng trượt thang máy trở nên đơn giản khi hình dáng tòa nhà và nhiệm vụ của thang máy đã rõ ràng. Bảng dưới đây tóm tắt mô hình chung mà người mua và nhóm phụ tùng thang máy thường làm theo.
| Hồ sơ tòa nhà hoặc thang máy | Loại giày hướng dẫn thường được kết hợp |
|---|---|
| Thang máy chở khách cao tầng | Giày dẫn hướng con lăn |
| Thang máy hành khách tầm trung | Giày dẫn hướng con lăn or elastic sliding guide shoe |
| Thang máy chở khách tốc độ thấp | Giày dẫn hướng trượt đàn hồi |
| Thang máy chở hàng | Giày dẫn hướng trượt cố định |
| Hiện đại hóa với nâng cấp tốc độ | Giày dẫn hướng con lăn replacement |
Các nhóm cơ sở làm việc thông qua dự án thay thế guốc dẫn hướng thang máy thường bắt đầu từ việc đối chiếu hồ sơ tương tự này trước khi yêu cầu mẫu từ một giày hướng dẫn thang máy tùy chỉnh nhà cung cấp, vì việc khớp chiều rộng đường ray hiện tại và kích thước bệ đỡ cũng quan trọng như việc khớp chính loại guốc dẫn hướng.
Nhận biết khi nào giày hướng dẫn cần thay thế
Giày hướng dẫn bị mòn dần dần và hầu hết các đội bảo trì thang máy đều học cách quan sát một số dấu hiệu cảnh báo nhất quán thay vì chờ đợi một sự cố hoàn toàn. Chuyển động bất thường từ bên này sang bên kia trong ô tô, âm thanh ken két hoặc cọt kẹt ở gần đầu hoặc cuối khung ô tô và các rãnh mòn có thể nhìn thấy trên lót giày là những dấu hiệu ban đầu phổ biến nhất.
Các nhóm tìm nguồn cung ứng xử lý chương trình thay thế guốc dẫn hướng thang máy thường yêu cầu các kích thước phù hợp cho cả chiều rộng đường ray và đế guốc dẫn hướng trước khi đặt hàng, vì ngay cả một guốc dẫn hướng thang máy cũng sẽ hoạt động kém nếu không vừa khít với ray hiện tại. Làm việc với một tổ chức đã được thành lập nhà máy giày hướng dẫn thang máy Trung Quốc mối quan hệ cung cấp dựa trên thường rút ngắn quá trình đối sánh này vì các nhóm sản xuất có thể tham chiếu trực tiếp các bản vẽ biên dạng đường ray dựa trên dụng cụ hiện có.
Giới thiệu về Nhà máy sản xuất phụ tùng thang máy Fukangda Ninh Ba Yinzhou
Nhà máy phụ tùng thang máy Fukangda Ninh Ba Yinzhou được thành lập năm 2006 và tọa lạc tại Khu công nghiệp Da'ao, quận Âm Châu, thành phố Ninh Ba, tỉnh Chiết Giang, Trung Quốc. Công ty tập trung vào nghiên cứu, phát triển, sản xuất và bán các bộ phận của thang máy, đồng thời hoạt động với tư cách vừa là nhà sản xuất guốc dẫn hướng thang máy vừa là công ty đường ray dẫn hướng thang máy phục vụ chuỗi cung ứng thang máy trong nước và quốc tế.

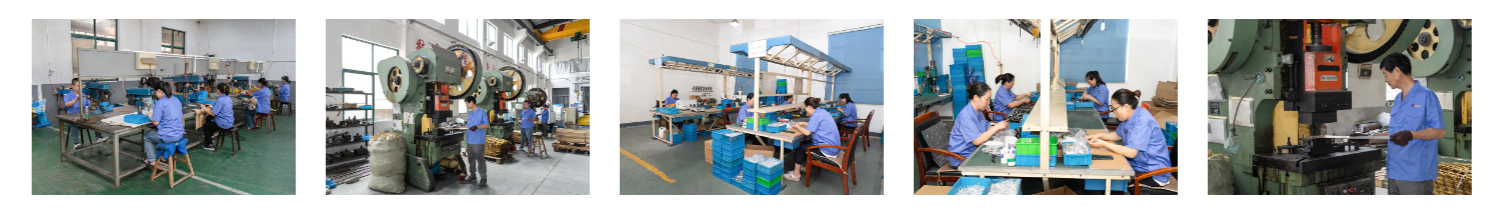

Trung tâm sản xuất vận hành nhiều thiết bị xử lý nhựa và phần cứng tiên tiến cùng với dây chuyền lắp ráp và quy trình kiểm tra hoàn thiện, hỗ trợ tính chính xác, chất lượng và tính liên tục cung cấp ổn định cho mỗi lô sản xuất. Là một Giày hướng dẫn thang máy OEM và Nhà sản xuất giày hướng dẫn thang máy Trung Quốc , Fukangda đã xây dựng mối quan hệ hợp tác lâu dài với các thương hiệu thang máy được công nhận đang hoạt động tại thị trường nội địa, bao gồm các mối quan hệ trải dài trên các kênh dự án Hitachi, Mitsubishi, Otis, Thyssen, Guanri, Kangli, Châu Á Thái Bình Dương, Suzuki và Singlin, phản ánh danh tiếng vững chắc được xây dựng qua nhiều năm cung cấp ổn định trong ngành công nghiệp phụ tùng thang máy.
Câu hỏi thường gặp
Nó là một thiết bị trượt hoặc lăn được lắp giữa cabin thang máy hoặc đối trọng và ray dẫn hướng, giữ cho việc di chuyển bị hạn chế trong một đường thẳng đứng duy nhất.
Nó ổn định toa xe hoặc đối trọng trên đường ray, ngăn ngừa hiện tượng lệch, nghiêng hoặc lắc lư khi thang máy di chuyển lên xuống.
Một thiết lập điển hình sử dụng bốn guốc dẫn hướng trên khung ô tô và bốn guốc trên khung đối trọng, được đặt ở góc trên và góc dưới của mỗi guốc.
Ghế và thân đường ray thường bằng kim loại, trong khi lớp lót giày thường là vật liệu chống mài mòn được thiết kế để giảm ma sát với đường ray.
Đường ray dẫn hướng có nhiều kích thước hình chữ T tiêu chuẩn, với kích thước chính xác được chọn dựa trên trọng lượng ô tô, tốc độ và nhịp đường ray giữa các giá đỡ.
Đường ray được lắp từng phần trên giá đỡ tường bên trong trục, kiểm tra độ thẳng hàng theo chiều dọc và nối với các tấm chắn trước khi lắp guốc dẫn hướng.
Kỹ thuật viên đo chiều rộng đường ray, độ phẳng mặt làm việc và căn chỉnh dọc dọc theo trục bằng thước cặp và kiểm tra độ thẳng tại nhiều điểm.
