Giày hướng dẫn trượt thang máy: Các loại, hướng dẫn lựa chọn và so sánh

Các loại và đặc điểm chung

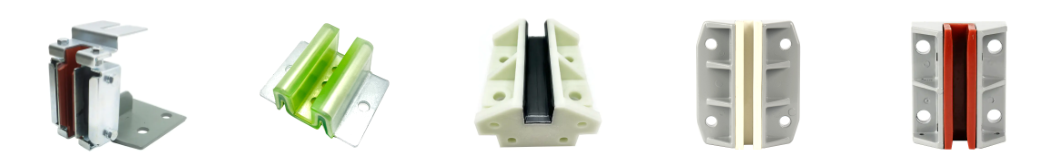

Giày dẫn hướng trượt thang máy thường được nhóm theo cách chúng hấp thụ các bất thường của đường ray và theo vật liệu lót được sử dụng tại điểm tiếp xúc. Việc lựa chọn trong số các loại này ảnh hưởng đến sự thoải mái khi đi xe, độ ồn và tần suất lớp lót cần thay thế, vì vậy hiểu được sự khác biệt là bước thực tế đầu tiên đối với bất kỳ người mua phụ tùng thang máy nào.

Vật liệu lót là một trong những đặc tính quan trọng nhất của từng loại vì nó quyết định trực tiếp đến đặc tính ma sát, độ ồn và tốc độ mài mòn. Các vật liệu lót phổ biến bao gồm nylon tiêu chuẩn, nylon tự bôi trơn nhúng dầu và polyoxymethylene (POM), mỗi loại mang lại sự cân bằng khác nhau về khả năng chống mài mòn, giảm tiếng ồn và hiệu quả chi phí. Việc lựa chọn sự kết hợp phù hợp giữa loại đế và vật liệu lót thường được hướng dẫn bởi tốc độ thang máy, trọng lượng toa xe và tình trạng đường ray, những vấn đề này sẽ được thảo luận chi tiết hơn trong phần lựa chọn bên dưới.

Nguyên tắc và cấu trúc làm việc

Một elevator sliding guide shoe works by maintaining continuous contact between a replaceable liner and the guide rail as the car or counterweight travels vertically, constraining lateral movement while allowing free vertical motion. The structure is intentionally simple, which is part of why sliding guide shoes remain a reliable, widely specified component across the elevator industry.

Trong quá trình vận hành, kênh tiếp xúc với ray quấn quanh đầu ray dẫn hướng hình chữ T, với lớp lót hấp thụ ma sát trên tất cả các bề mặt tiếp xúc khi ô tô di chuyển. Trong các thiết kế chịu tải bằng lò xo, phần tử lò xo cho phép lớp lót di chuyển nhẹ vào trong và ra ngoài, bù đắp cho những sai lệch nhỏ của đường ray mà không truyền một lực chấn động mạnh vào khung ô tô. Bởi vì lớp lót là thành phần mài mòn chính nên vật liệu và độ dày của nó được thiết kế để mang lại bề mặt mòn dần dần, có thể dự đoán được, có thể được kiểm tra và thay thế tốt trước khi nó ảnh hưởng đến chất lượng lái hoặc tính toàn vẹn của tiếp xúc với đường ray.

Kịch bản ứng dụng và tiêu chí lựa chọn

Giày dẫn hướng trượt thang máy được áp dụng trên thang máy chở khách, thang máy chở hàng và cụm đối trọng, với cấu hình phù hợp chủ yếu phụ thuộc vào tốc độ định mức của thang máy, tải trọng ô tô và hình dạng đường ray dẫn hướng. Việc kết hợp chính xác các biến này sẽ ảnh hưởng đến chất lượng xe, độ ồn và tần suất các nhóm bảo trì cần lên lịch thay thế ống lót.

Tốc độ định mức nói chung là yếu tố có ảnh hưởng lớn nhất trong việc lựa chọn guốc dẫn hướng, vì tốc độ cao hơn sẽ làm tăng cả tần suất xảy ra các sự kiện tiếp xúc với đường ray và độ nhạy cảm của hành khách đối với bất kỳ rung động truyền nào. Biểu đồ bánh rán bên dưới minh họa sự phân chia chung, mang tính đại diện về nơi mà giày dẫn hướng trượt được áp dụng phổ biến nhất trong các trường hợp sử dụng thang máy, đây là bối cảnh hữu ích khi đánh giá các mô hình nhu cầu điển hình trên danh mục tòa nhà hoặc đội xe.

Trước khi xem xét biểu đồ, cần lưu ý rằng tỷ lệ thực tế thay đổi tùy theo khu vực, loại tòa nhà và tuổi thang máy, vì vậy các số liệu bên dưới nên được đọc dưới dạng mô hình đại diện chung thay vì đo lường thị trường chính xác. Biểu đồ chia cách sử dụng guốc dẫn hướng trượt điển hình thành bốn loại chính: thang máy chở khách tốc độ thấp và trung bình, thang máy chở hàng và chở hàng, cụm đối trọng ở các cấp tốc độ và các dự án thay thế hiện đại hóa hoặc trang bị thêm. Kiểu phân tích này giúp minh họa tại sao tiêu chí lựa chọn vật liệu lót lại khác nhau rất nhiều giữa ứng dụng vận chuyển hàng hóa và ứng dụng hành khách chạy ở chu kỳ nhiệm vụ cao hơn.

Phân khúc lớn nhất trong phần phân tích đại diện này là thang máy chở khách tốc độ thấp và trung bình, phản ánh mức độ rộng rãi của các khung dẫn hướng trượt được chỉ định trên các tòa nhà dân cư và thương mại nơi tốc độ định mức vẫn nằm trong phạm vi hoạt động thoải mái để tiếp xúc trượt. Thang máy chở hàng và chở hàng tạo thành phân khúc lớn nhất tiếp theo, vì các ứng dụng này thường ưu tiên độ bền chịu tải hơn các đặc tính vận hành mượt mà hơn của guốc dẫn hướng con lăn. Các cụm đối trọng xuất hiện như một sự chia sẻ có ý nghĩa vì giày dẫn hướng trượt thường được sử dụng trên các đối trọng ngay cả trong thang máy nơi bản thân ô tô đã được nâng cấp lên giày dẫn hướng con lăn, vì sự thoải mái khi đi xe đối trọng ít quan trọng hơn đối với hành khách. Các dự án hiện đại hóa và trang bị thêm chiếm tỷ trọng nhỏ hơn nhưng ổn định, phản ánh chu kỳ thay thế đang diễn ra của các đội thang máy cũ. Mô hình này cũng giải thích tại sao nhiều nhà sản xuất phụ tùng thang máy duy trì nhiều kiểu giá đỡ khác nhau, vì các dự án trang bị thêm thường cần phải phù hợp với cấu hình lắp đặt OEM truyền thống từ nhiều thương hiệu ban đầu. Các nhà quản lý cơ sở giám sát danh mục thang máy lớn thường thấy hữu ích khi theo dõi loại phân chia sử dụng này trong nội bộ vì nó giúp dự báo loại vật liệu lót và loại giá đỡ nào sẽ có khối lượng thay thế cao nhất. Nhận biết thang máy nhất định thuộc phân khúc nào là bước thực tế đầu tiên trước khi yêu cầu báo giá từ nhà sản xuất hoặc nhà cung cấp giày hướng dẫn.

So Sánh Chi Tiết Giày Trượt Và Con Lăn Dẫn Hướng

Guốc dẫn hướng trượt và guốc dẫn hướng con lăn đều giữ cho cabin thang máy thẳng hàng với ray dẫn hướng, nhưng chúng khác nhau đáng kể về cơ chế, đặc điểm di chuyển và hồ sơ bảo trì. Hiểu được những khác biệt này giúp người mua tránh chỉ định sai loại thành phần cho tốc độ định mức và chu kỳ hoạt động của thang máy nhất định.

Chất liệu lớp lót là điểm so sánh chính khác trong bản thân giày dẫn hướng trượt, vì các lớp lót polymer khác nhau mang lại tuổi thọ mài mòn khác nhau trong các điều kiện vận hành tương tự. Biểu đồ cột xếp chồng bên dưới so sánh mức độ đóng góp dịch vụ tương đối của ba loại vật liệu lót phổ biến trên hai yếu tố vận hành: khả năng chống mài mòn và hiệu suất giảm tiếng ồn, đưa ra cái nhìn tổng hợp về cách mỗi vật liệu cân bằng giữa hai đặc tính này.

Trước khi xem biểu đồ, hãy lưu ý rằng tuổi thọ hao mòn thực tế và mức độ ồn phụ thuộc nhiều vào tình trạng đường ray, phương pháp bôi trơn và chu kỳ làm việc của thang máy, vì vậy các giá trị được hiển thị thể hiện sự so sánh tương đối chung thay vì đảm bảo cố định cho bất kỳ quá trình lắp đặt nào. Ba chất liệu được so sánh là nylon tiêu chuẩn, nylon tự bôi trơn nhúng dầu và POM. Mỗi cột được chia thành hai phân đoạn xếp chồng lên nhau thể hiện sự đóng góp tương đối vào khả năng chống mài mòn và đóng góp giảm tiếng ồn tương đối, do đó tổng chiều cao của cột phản ánh hiệu suất tương đối tổng thể của cả hai yếu tố kết hợp.

Biểu đồ cho thấy sự tiến triển rõ ràng từ nylon tiêu chuẩn đến nylon nhúng dầu đến POM, với tổng chiều cao cột tăng lên cả về khả năng chống mài mòn và giảm tiếng ồn khi vật liệu trở nên chuyên dụng hơn. Nylon tiêu chuẩn thường cung cấp cấu hình hiệu suất cơ bản nhất trong số ba loại, đó là lý do tại sao nó vẫn phổ biến trong các ứng dụng vận chuyển hàng hóa và chu kỳ làm việc thấp hơn, trong đó hiệu quả chi phí thành phần lớn hơn lợi ích của việc kéo dài tuổi thọ ống lót. Nylon tự bôi trơn nhúng trong dầu cho thấy khả năng chống mài mòn tăng lên đáng kể vì chất bôi trơn nhúng làm giảm ma sát bề mặt tại điểm tiếp xúc, điều này cũng góp phần cải thiện vừa phải khả năng giảm tiếng ồn. POM cho thấy hiệu suất kết hợp mạnh nhất trong so sánh này, phần lớn là do độ cứng vốn có và độ ổn định kích thước cao hơn, giúp duy trì hình dạng tiếp xúc nhất quán với đường ray trong khoảng thời gian phục vụ lâu hơn. Sự tiến triển này minh họa tại sao các dự án hiện đại hóa thang máy và thang máy chở khách có chu kỳ hoạt động cao hơn thường chỉ định POM hoặc lớp lót nylon nhúng dầu thay vì nylon tiêu chuẩn, mặc dù nylon tiêu chuẩn vẫn là lựa chọn hợp lý cho các ứng dụng có nhu cầu thấp hơn. Cần lưu ý rằng hiệu suất giảm tiếng ồn cũng bị ảnh hưởng bởi việc hiệu chuẩn lò xo và căn chỉnh đường ray chứ không chỉ riêng vật liệu lớp lót, vì vậy việc lựa chọn lớp lót phải được xem xét cùng với các biện pháp lắp đặt và điều chỉnh thích hợp. Các nhóm bảo trì so sánh các lựa chọn lớp lót nên yêu cầu hướng dẫn của nhà sản xuất về thời gian hao mòn dự kiến ​​cho tốc độ thang máy và chu kỳ làm việc cụ thể của họ thay vì chỉ dựa vào những so sánh vật liệu chung như so sánh được hiển thị ở đây. Vì thay thế lớp lót là một công việc bảo trì định kỳ nên nhiều người mua tiêu chuẩn hóa một vật liệu lớp lót duy nhất trong toàn bộ đội tàu để đơn giản hóa việc lập kế hoạch kiểm kê và thay thế.

Xu hướng của ngành về khả năng tương thích tốc độ của đế dẫn hướng và đường ray

Vì tốc độ định mức của thang máy thường có xu hướng tăng lên khi lắp đặt mới nên mối quan hệ giữa loại guốc dẫn hướng và tốc độ đường ray ngày càng trở thành một phần quan trọng trong các cuộc thảo luận về thông số kỹ thuật. Biểu đồ phân tán bên dưới trình bày một cái nhìn chung, mang tính minh họa về xu hướng sử dụng guốc dẫn hướng trượt và con lăn trên một phạm vi tốc độ định mức của thang máy, dựa trên quan sát chung của ngành thay vì tập dữ liệu đo cụ thể.

Trước khi xem xét biểu đồ, cần nhấn mạnh rằng các yêu cầu xây dựng riêng lẻ, chất lượng đường sắt và những kỳ vọng về sự thoải mái khi đi xe có thể chuyển một dự án nhất định sang loại giày dẫn hướng bên ngoài mẫu chung này. Mỗi điểm trên biểu đồ thể hiện một ví dụ ứng dụng chung, được vẽ với tốc độ định mức trên trục hoành và mức độ ưu tiên nhu cầu đi xe tương đối trên trục tung, để minh họa nơi các ứng dụng guốc dẫn hướng trượt có xu hướng tập trung lại so với các ứng dụng guốc dẫn hướng con lăn.

Mẫu phân tán hiển thị các ứng dụng của guốc dẫn hướng trượt, trong màu sáng hơn, tập trung về khu vực tốc độ thấp hơn, mức độ ưu tiên khi đi xe thấp hơn trên biểu đồ, trong khi các ứng dụng của guốc dẫn hướng con lăn, trong màu tối hơn, tập trung về khu vực ưu tiên tốc độ cao hơn, sự thoải mái khi đi xe cao hơn. Việc phân cụm này phản ánh mô hình chung của ngành trong đó tiếp xúc trượt vẫn hoàn toàn phù hợp ở tốc độ thấp hơn, do rung động liên quan đến ma sát và sinh nhiệt nằm trong phạm vi có thể quản lý được. Khi tốc độ định mức tăng lên, kỳ vọng về sự thoải mái khi đi xe cũng thường tăng lên, đặc biệt là trong các tòa nhà thương mại và hành khách cao tầng, điều này làm thay đổi ưu tiên thông số kỹ thuật đối với giày dẫn hướng con lăn giúp giảm rung động liên quan đến ma sát ở tốc độ di chuyển cao hơn. Có một vùng chuyển tiếp hiển thị ở giữa biểu đồ nơi xuất hiện cả hai loại giày dẫn hướng, phản ánh các dự án trong thế giới thực mà chỉ riêng tốc độ không hoàn toàn quyết định lựa chọn vì các yếu tố như chất lượng đường sắt, mô hình sử dụng tòa nhà và ngân sách hiện đại hóa cũng đóng một vai trò. Vùng chuyển tiếp này là điểm quan trọng cần rút ra đối với các nhóm đặc điểm kỹ thuật, vì nó cho thấy rằng thang máy tốc độ trung bình không tự động bị giới hạn ở một loại guốc dẫn hướng và cần được đánh giá dựa trên sự kết hợp của nhiều yếu tố thay vì chỉ riêng tốc độ. Nó cũng giải thích tại sao một số nhà sản xuất thang máy và nhà thầu hiện đại hóa tiếp tục chỉ định các guốc dẫn hướng trượt được thiết kế tốt, bao gồm các loại lò xo và lớp lót composite, ngay cả ở tốc độ mà guốc dẫn hướng con lăn là phổ biến, đặc biệt khi hiệu quả chi phí và sự đơn giản về mặt cơ học vẫn được ưu tiên. Đối với người mua quản lý đội thang máy tốc độ hỗn hợp, mẫu này là điểm khởi đầu hữu ích để nhóm các đơn vị theo loại guốc dẫn hướng có thể xảy ra trước khi yêu cầu báo giá từ nhà sản xuất hoặc nhà cung cấp guốc dẫn hướng trượt thang máy.

Loại công việc phù hợp với ứng dụng này được hưởng lợi từ một nhà sản xuất có kinh nghiệm thực tế sâu rộng trên nhiều thương hiệu thang máy và các loại tốc độ. Nhà máy phụ tùng thang máy Fukangda Ninh Ba, được thành lập năm 2006 và có trụ sở tại Khu công nghiệp Da'ao, huyện Âm Châu, thành phố Ninh Ba, tỉnh Chiết Giang, là nhà sản xuất và nhà máy phụ tùng thang máy chuyên nghiên cứu, phát triển, sản xuất và bán các bộ phận thang máy, bao gồm cả giày dẫn hướng trượt. Trung tâm sản xuất của công ty vận hành một loạt thiết bị xử lý phần cứng và nhựa cùng với dây chuyền sản xuất lắp ráp hoàn thiện và quy trình kiểm tra, hỗ trợ độ chính xác và chất lượng nhất quán trên toàn bộ nguồn cung. Trong suốt lịch sử hoạt động của mình, công ty đã tích lũy kinh nghiệm hợp tác với các thương hiệu thang máy có uy tín bao gồm Hitachi, Mitsubishi, Otis, Thyssen, Guanri, Kangli, Châu Á Thái Bình Dương và Suzuki, phản ánh sự quen thuộc rộng rãi với cấu hình khung và biên dạng đường ray được sử dụng trên các hệ thống thang máy khác nhau, đặc biệt phù hợp với các dự án hiện đại hóa và trang bị thêm liên quan đến đội thang máy hỗn hợp nhiều thương hiệu.

Hướng dẫn bảo trì để vận hành đáng tin cậy lâu dài

Kiểm tra định kỳ và thay thế lớp lót kịp thời là những yếu tố giúp giày dẫn hướng trượt hoạt động ổn định trong suốt thời gian sử dụng của thang máy. Bởi vì lớp lót được thiết kế như một bộ phận chịu mài mòn nên lịch trình kiểm tra có cấu trúc thường hiệu quả hơn việc chờ đợi các vấn đề đáng chú ý về chất lượng xe trước khi hành động.

1. Kiểm tra độ dày lớp lót và tình trạng bề mặt thường xuyên, kiểm tra độ mòn không đồng đều có thể cho thấy đường ray bị lệch hoặc áp suất lò xo quá mức.
2. Xác nhận việc bôi trơn đường ray được áp dụng và duy trì theo yêu cầu vận hành của thang máy, vì việc bôi trơn không đủ sẽ làm tăng tốc độ mài mòn của lớp lót trên guốc kiểu trượt.
3. Kiểm tra độ căng và khe hở của lò xo trên giày lò xo để xác nhận rằng chúng vẫn nằm trong phạm vi điều chỉnh do nhà sản xuất chỉ định.
4. Lắng nghe tiếng ồn hoặc độ rung bất thường trong quá trình vận hành, điều này thường báo hiệu sự mòn lớp lót, sai lệch đường ray hoặc giá đỡ bị lỏng trước khi các triệu chứng rõ ràng hơn xuất hiện.
5. Xác minh rằng các bu lông của khung lắp vẫn được vặn đúng cách, vì độ rung theo thời gian có thể dần dần nới lỏng các chốt trên cả cabin và cụm guốc dẫn hướng đối trọng.
6. Chủ động thay thế các lớp lót khi độ mòn đạt đến độ dày tối thiểu được khuyến nghị của nhà sản xuất, thay vì đợi cho đến khi tiếp xúc với đường ray bị ảnh hưởng.

Việc duy trì nhật ký kiểm tra đơn giản ghi lại số đo độ dày lớp lót theo thời gian giúp dự đoán thời gian thay thế và lập kế hoạch tồn kho phụ tùng thay thế dễ dàng hơn thay vì phản ứng với tình trạng hao mòn ngoài dự kiến. Bởi vì việc thay thế ống lót thường là một công việc thường xuyên, ít phức tạp so với dịch vụ bảo dưỡng vòng bi guốc dẫn hướng con lăn nên nhiều đội bảo trì coi đây là một phần của chuyến thăm dịch vụ định kỳ tiêu chuẩn. Hợp tác với nhà sản xuất guốc dẫn hướng trượt thang máy cung cấp chất lượng sản phẩm ổn định và các lớp lót thay thế sẵn có giúp giảm thiểu thời gian thang máy ngừng hoạt động trong quá trình bảo trì định kỳ.
